基于SIP话机和模拟话机如何组网对讲广播

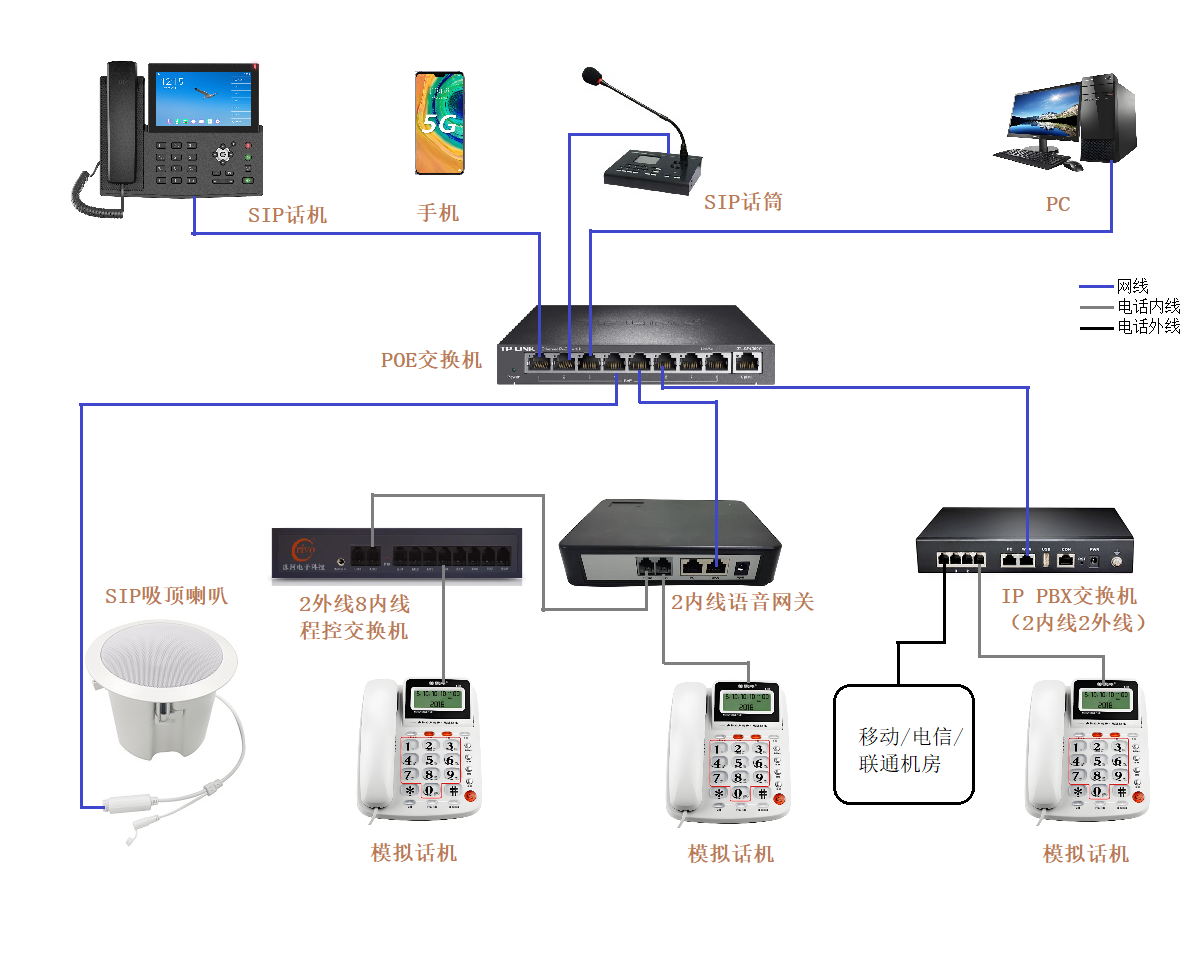

1. 终端层：
1. SIP 话机：基于 IP 协议的数字终端，支持 SIP 协议注册，直接接入 IP 网络，具备高清语音、多线路并发能力，是对讲广播的核心数字终端；
2. 模拟话机：传统 POTS 终端（如 FXS 接口话机），依赖模拟信号传输，需通过适配设备接入数字网络；
3. 手机软电话：安装在智能手机 / 平板的 SIP 客户端，利用移动网络（4G/5G）或 WiFi 接入 IP 网络，实现移动化对讲广播。
4. 交换层：
（1）. 普通 POE 交换机（提供网络连接与 POE 供电，为 SIP 话机、吸顶喇叭供电，减少布线）、程控交换机（连接模拟话机，完成传统电路交换与 IP 网络的协议转换）
（2）. 程控交换机（PSTN 交换机）：处理模拟话机的模拟信号，提供 FXO/FXS 接口适配，通过 E1/PRI 中继或 IP trunk 与 IPPBX 互联，实现模拟终端与数字终端的信号转换。
5. 控制层：
1. IPPBX（IP 用户交换机）：系统核心控制设备，支持 SIP 协议、负责终端注册，具备呼叫路由、权限管理、广播组配置、对讲调度等功能，统一协调所有终端的通信请求。
1. IPPBX 与POE交换机互联：IPPBX 的 LAN 口通过网线接入POE交换机的上行端口，确保所有 IP 终端（SIP 话机、软电话所在设备）均接入该交换机，形成统一 IP 网段（如 10.1.1.10/255）；
2. 模拟话机与程控交换机互联：模拟话机通过电话线接入程控交换机的 FXS 接口，每部话机分配对应分机号（如 103、104）；
3. 程控交换机与 IPPBX 互联：
（1）. 数字中继方式：通过 E1/PRI 线缆连接程控交换机的数字中继口与 IPPBX 的 E1 模块，配置中继协议（如 Q.SIG、ISDN）；
（2）. IP 中继方式（推荐）：程控交换机开启 SIP 网关功能，通过网线接入普通交换机，与 IPPBX 建立 SIP 中继，实现模拟信号与 IP 信号的转换；
4. 手机软电话接入：手机连接 WiFi（与普通交换机同网段）或移动网络，通过软电话客户端配置 IPPBX 的 IP 地址、注册账号（如分机号 105）及密码，完成注册。
5. 吸顶喇叭连接：若为网络型吸顶喇叭，直接接入 POE 交换机（支持 POE 供电则无需额外电源），并在 IPPBX 中注册为 “广播终端”；若为模拟型喇叭，需通过音频解码（接入 POE 交换机）连接，解码将 IP 信号转换为模拟音频信号输出至喇叭。
6. SIP 语音网关
关键的 “数模转换桥梁”，通过 FXS 接口连接模拟话机（提供模拟线路信号），FXO 接口接入程控交换机或 PSTN 网络，将模拟信号转换为 SIP 协议数据包传输。同时支持 STUN 等协议实现 NAT 穿越，解决跨网段通信问题。
1. IPPBX 配置：
1. 分机注册：为 SIP 话机、手机软电话分配分机号，设置注册密码与编码方式（G.711、G.729）；
2. 中继配置：添加程控交换机的 SIP 中继或 E1 中继，设置中继路由（如模拟分机 200呼叫 IP 分机 201 时，通过中继转发）；
3. 广播组配置：创建广播组（如组号 222），将需要参与广播的终端（SIP 话机 101、模拟话机 103、软电话 105）加入组内，设置广播权限（如仅组内成员可发起广播、所有成员强制接听）；
4. 对讲模式配置：支持 “点对点对讲”（分机直接呼叫分机）和 “组播对讲”（通过广播组呼叫），开启 “免提自动接听” 功能适配对讲场景。
2. 程控交换机配置：
（1）. 中继路由：设置模拟分机呼叫 IP 分机的路由指向 IPPBX 中继，确保呼叫能被 IPPBX 转发；
（2）. 信号适配：调整模拟话机的铃流、摘机检测参数，确保与 IPPBX 的信号交互兼容。
3. 普通交换机配置：开启 VLAN 隔离（可选），将 IPPBX、终端设备划分至同一 VLAN，关闭端口限速，保障语音数据包优先传输（可启用 QoS 功能，标记语音流量 DSCP 值）。
1. SIP 话机 ↔ 模拟话机：
（1）.SIP 话机摘机，呼叫模拟话机分机号 102；
（2）.IPPBX 接收呼叫请求，通过 SIP 中继转发至程控交换机；
（3）.程控交换机驱动模拟话机 102 振铃，接听后建立通话链路，实现双向对讲；
2. 手机软电话 ↔ SIP 话机：
（1）.手机软电话发起呼叫，输入 SIP 话机分机号 101；
（2）.呼叫请求通过网络传输至 IPPBX，IPPBX 直接呼叫已注册的 SIP 话机 101；
（3）.SIP 话机接听后，通过普通交换机实现 IP 语音双向传输，延迟低至 50ms 以内；
3.模拟话机 ↔ 手机软电话：
（1）.模拟话机 102 摘机，呼叫手机软电话分机号 105；
（2）.程控交换机将呼叫通过 IP 中继发送至 IPPBX，IPPBX 呼叫已注册的软电话 105；
（3）.软电话接收呼叫（可设置震动 + 铃声提醒），接听后实现跨网络对讲。
1. 发起广播：任意已加入广播组 222的终端（如 SIP 话机 101）摘机，呼叫广播组号 222；
2. 呼叫触发：IPPBX 检测到广播组呼叫，向组内所有终端（模拟话机 102、软电话 105、其他 SIP 话机）发送呼叫请求；
3. 强制接听：所有组内终端自动免提接听（无需手动摘机），发起终端的语音信号通过 IPPBX 组播转发至所有成员；
4. 广播互动：支持 “单工广播”（仅发起者发言，其他人收听）或 “半双工对讲”（成员按 PTT 键发言），IPPBX 负责语音信号的混音与同步转发。
若需实现多区域终端对讲（如总部与分支），可通过以下方式扩展：
1. 分支部署独立 IPPBX，通过 SIP trunk 与总部 IPPBX 互联；
2. 分支模拟话机接入本地程控交换机，再通过 IP 中继连接分支 IPPBX；
3. 总部广播组添加分支终端分机号，实现跨区域统一广播。
1. 企业办公场景：行政部门通过 SIP 话机发起全员广播（通知会议、紧急事项），车间模拟话机、员工手机软电话同步接收，适配固定办公与移动办公人群；
2. 园区 / 工厂场景：保安使用 SIP 对讲话机 与各区域模拟话机、人员手机软电话实现实时对讲，突发情况时发起组播广播，快速响应；
3. 酒店 / 物业场景：前台 SIP 话机呼叫客房模拟话机、维修人员手机软电话，实现服务调度，同时支持向所有客房发起紧急广播（如消防预警）。
该方案的核心优势：
· 兼容性强：支持传统模拟终端与现代 IP 终端、移动终端无缝对接，无需替换现有设备；
· 部署灵活：IPPBX 与普通交换机可按需扩展端口，适配 10-1000 终端规模；
· 成本可控：利用现有网络资源，无需单独铺设语音线路，手机软电话降低终端采购成本；
· 功能丰富：支持点对点对讲、组播广播、紧急呼叫、语音录音等，满足多样化通信需求。
六：相关产品简介

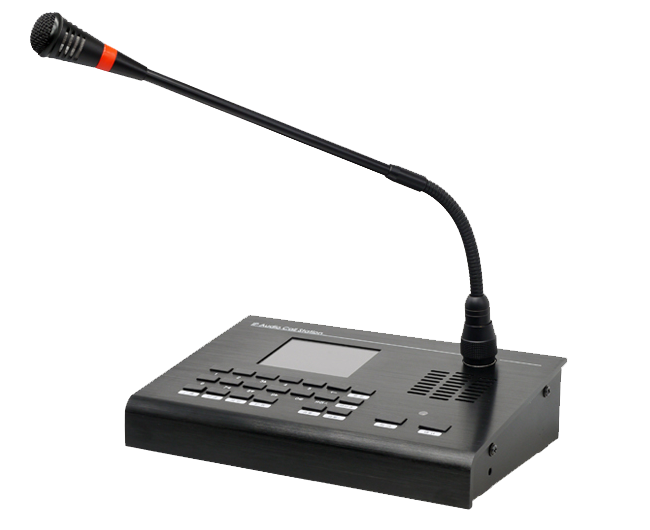

1.SIP话筒
SV-8003TP是一款桌面式对讲主机，具有10/100M以太网接口，配置了麦克风输入和扬声器输出，还配置多达22个按键和2.8英寸液晶显示屏，可以配合服务器使用，也可以将其他终端的IP录入到地址簿中，可以通过地址簿选择操作的终端。 SV-8003TP网路寻呼话筒可以通过麦克风或者本地线路输入对终端进行一对一单播、一对多组播和全区广播，也可以和系统中支持对讲的终端进行双向的通话。 SV-8003TP作为网络广播对讲系统的主机，可用于需要对讲求助、紧急报警以及环境JT的场所，例如自助银行、教室、医院，包括停车场等控制中心。
技术参数
网络接口： 10/100Base-TX自适应网络，RJ45接口，收发数据指示
网络协议： 支持TCP、UDP、ARP、ICMP，DHCP，DNS，IGMP等
MIC输入： 自带高性能鹅颈麦克风，频域70～12.K5Hz；典型幅值50mVpp，信噪比68dB
线路输入： 可以作为JT或者对讲使用，典型幅值2000mVpp
线路输出： 外接有源音箱或者功放，典型幅值2200mVpp
对讲输出： 自带有防水3W扬声器
对讲方式： 支持安静模式及嘈杂模式、按键接听及自动接听、现场挂断及远端挂断等多种模式
继电器输出： 支持声音控制
输入电压： DC 9~24V
功 耗： 静态<300mW
工作温度： 0℃～55℃（宽温版本：-40℃～80℃）
规格尺寸： 205×140×55mm（不含咪杆）
面板： 铝合金拉丝外壳
重 量： 1kg（含咪杆）
2. sip话机
SV-X7网络话机是一款带有7英寸触摸显示屏的式企业级电话，以设计及强大的功能大幅度提高企业工作效率。
功能：
√ 虚拟可编程按键 — 可动态显示4个分页，每页可设置显示29个DSS键的状态，最多支持127个DSS键的自定义配置。每个DSS键可设置为Line/BLF/速拨分机等。
√ 千兆以太网 — 自适应10/100/1000Mbps网络端口，提供高速网络传输，支持PoE供电。
√ 7寸彩屏设计，为用户带来更好的用户体验，便捷操作，触手可及。
√ 支持H.264视频解码，可绑定摄像头，视频门禁，接受视频通话，通过话机主屏幕查看门禁端视频，实现远程开门及互联互通。
√ 现代简约的外观，高性价比的设计理念，高分辨率TFT彩色显示屏，提供丰富的视觉体验。
√ 高兼容性 — 兼容基于SIP的主流IP PBX/软交换/IMS平台,如Asterisk, Broadsoft, 3CX, Metaswitch, Elastix, Avaya等。
3. Sip广播吸顶喇叭
SV-7043是深圳锐科达电子有限公司的一款吸顶式网络有源终端，具有10/100M以太网接口，内置有一个高品质扬声器，将网络音源通过自带的功放和喇叭输出播放，可达到功率15W。
SV-7043作为网络广播播放系统的终端，可用于需要广播播放的场所，例如智慧城市、连锁酒店、教室、医院，包括景区等。
SV-7043设备只有网络广播功能，是一款IP网络广播播放终端，其接收网络的音频数据，提供音频输出。 SV-7043与服务器主控软件、定阻吸顶喇叭配套使用可实现主控室对 SV-7043终端进行定时打铃、实时语音广播和紧急广播等功能。
三、技术参数
网络接口： 10/100Base-TX自适应网络，RJ45接口，收发数据指示
网络协议： 支持TCP、UDP、ARP、ICMP，DHCP，DNS，IGMP等
广播输出： 自带15W功放和喇叭
输入电压： DC 12-24V
功 耗： 静态<300mW
工作温度： 0℃～55℃（宽温版本：-40℃～80℃）
规格尺寸： 205×100mm
面板： 铝合金外壳，可吸顶安装

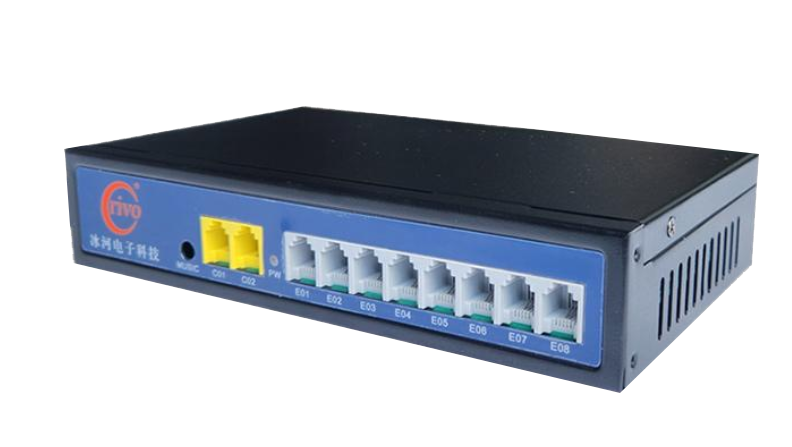

4. 程控交换机
功能简介
停电数据记忆：停电后，设置的数据功能不丢失。
多绳路：外线通话时，分机和分机可以正常使用。
紧急群呼：任意一电话提机拨#88，全部电话响铃，
提机可以通话。数码录音（长60秒）
人工值班/自动值班：是电话打进由总台接听再转给
其他分机，第二种是开通自动值班，
外线进听：到录制好的欢迎词，主叫方可以直接拨分机号码。
来电显示（二次来电）：来电接收DTMF/FSK，来电看得到，转分机后，来电不丢失，交换机输出为DTMF格式
出局方式（两种）：一种是拨“9”打电话，另一种不用拨“9”。
弹性编码（1-4位）：分机号码可以改动（不能以0、9开头），改自己想要的号码。
免打扰功能：在自己本分机上设置免打扰，电话打进不会响铃，提机就可以取消。
多种等级限制：（长途锁功能)：限制分机不能打长途，可以打市话，可以分为7级别控制，市话、国内长途、国际长途、字头（“17909”、“0”)等等
呼出：限制分机通话时间，可以节省话费，提高电话效益
代接外线：来电可以随意接听，不用跑动提机（#9）就能接到来电。
外线转移功能：外线来电后接听后，可以将电话转给其他分机电话
三方通话：任意内部分机两部都可和外线进行三方通话。进行紧急电话会议。
内部通话：任意两部分机都可以互相通话，方便找人
音乐等待：转接时放出音乐让打电话人感觉你公司有一定形象外表，提高公司效益。
分机查号功能：电话提机拨（#62）挂机来查本分机号码。

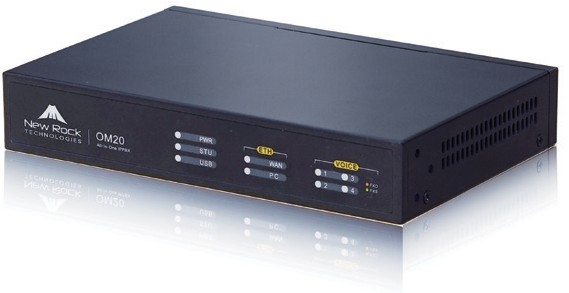

5. IPPBX服务器OM20/50
OM20/50 （简称 OM）是专为中小微企业量身定制的新一代网络型商务电话系统。它融合了电话、语音、传真、录音等功能，并兼容多种业务平台和终端，提供多样的融合通信解决方案。OM 还具有安装快捷、部署方便、可靠性高等特点，为企业带来移动办公和通信的全新体验。
产品特点：
1.融合电话、传真、录音、留言和即时消息内置客户信息系统
2.手机分机随时随地进行商务沟通多语言语音提示
3.企业总部与分支语音组网
4.IP 话机即插即用
5.开放式应用接口（API）
6.集成迅时云服务，支持远程管理、监控和运维
7.兼容 CallManager、Broadsoft、Microsoft Lync、华为 IMS 和
8.Asterisk 等业务平台
9.提供 3.5kV 的防雷保护
功能列表：
协议：
呼叫控制网络：SIP/UDP 和 SIP/TCP（RFC3261）、IMS 平台
（3GPP）、MGCP（RFC3435）
网络：Telnet、SSH、HTTP、HTTPS、DHCP/PPPoE
客户端、DNS（A/SRV 记录）、STUN
媒体：
来电显示：多种来电显示标准：Bellcore Type 1&2、ETSI、
BT、NTT、DTMF
编码：G.711（a/μ）、G.729a
传真：G.711 透传传真，T.38 传真，兼容 G3 类传真机， 速率 33.6kbps（透传/T.38 V3）
DTMF 发送：RFC2833、SIP-INFO、带内透传
拆线方式：忙音检测、反极性检测、闪断拆线
音质提升技术：回音消除（G.168-2004，尾长 64ms）、抖动缓冲自动调节
语音:
智能总机/话务台：工作/非工作时段/节假日、来电排队、话务员分机组、多语言/多级语音菜单、总机模板、总机值班、VIP 客户来电快捷处理（无需输入分机）
拨号: 缩位拨号、出局线路选择、经济路由、自动路由选择
呼叫功能: 呼叫保持、呼叫驻留、呼叫等待、三方通话、同振、区别振铃、免打扰、强插/禁止被强插、JT/ 禁止被JT、秘书、热线（即时/延时）、代接/ 禁止被代接、呼叫转移、呼叫转接、呼叫 限制、分机锁、分机组、号码来显、外转外等
DISA: 直接认证呼叫方号码、加拨功能码认证
录音: 全程录音、即时录音、空间不足时循环录音或停止录音
留言: 留言点灯（反极性/FSK/高压）
模拟中继: 来电显示、反极性检测
SIP 中继: IMS、多平台注册/呼叫、Skype Connect
话机状态显示: 分机状态订阅（BLF）
安全:
端口自定义: SIP 端口、HTTP/HTTPS 访问端口、RTP 端口
白名单: HTTP/HTTPS 访问白名单、Telnet/SSH 访问白名单、SIP 访问白名单（IP 过滤）
加密: SIP 信令加密、媒体流加密、配置文件加密导入/导出、密码/PIN码加密
IP 分机: 禁止外网 IP 分机拨外线、User-Agent 验证、防暴力破解 IP分机密码
Web 登录: 禁止外网 IP 登录、防暴力破解登录密码
安全级别: 支持高、中、低三种级别
恶意入侵：禁ping
综合管理和维护
网管平台: TR069、SNMP
应用接口: API（XML/HTTP）
自动管理: TFTP/FTP/HTTP/HTTPS 方式下载配置文件、
DHCP option 66/重定向方式获取 ACS 地址
话机管理: IP 话机即插即用
本地日志存储: 内置存储
数据抓录: 端口语音抓录、数据包抓录
配置: 配置导入/导出、恢复出厂值
状态和告警: 运行状态、告警信息
其它
组网: 等位拨号、呼叫转移、呼叫转接、异地外线呼出、
三方通话、远程总机
IP QoS/CoS: IP TOS/TSCP
内置存储(USB): 本地录音、语音留言、客户信息、
IVR 语音文件（用户上传）

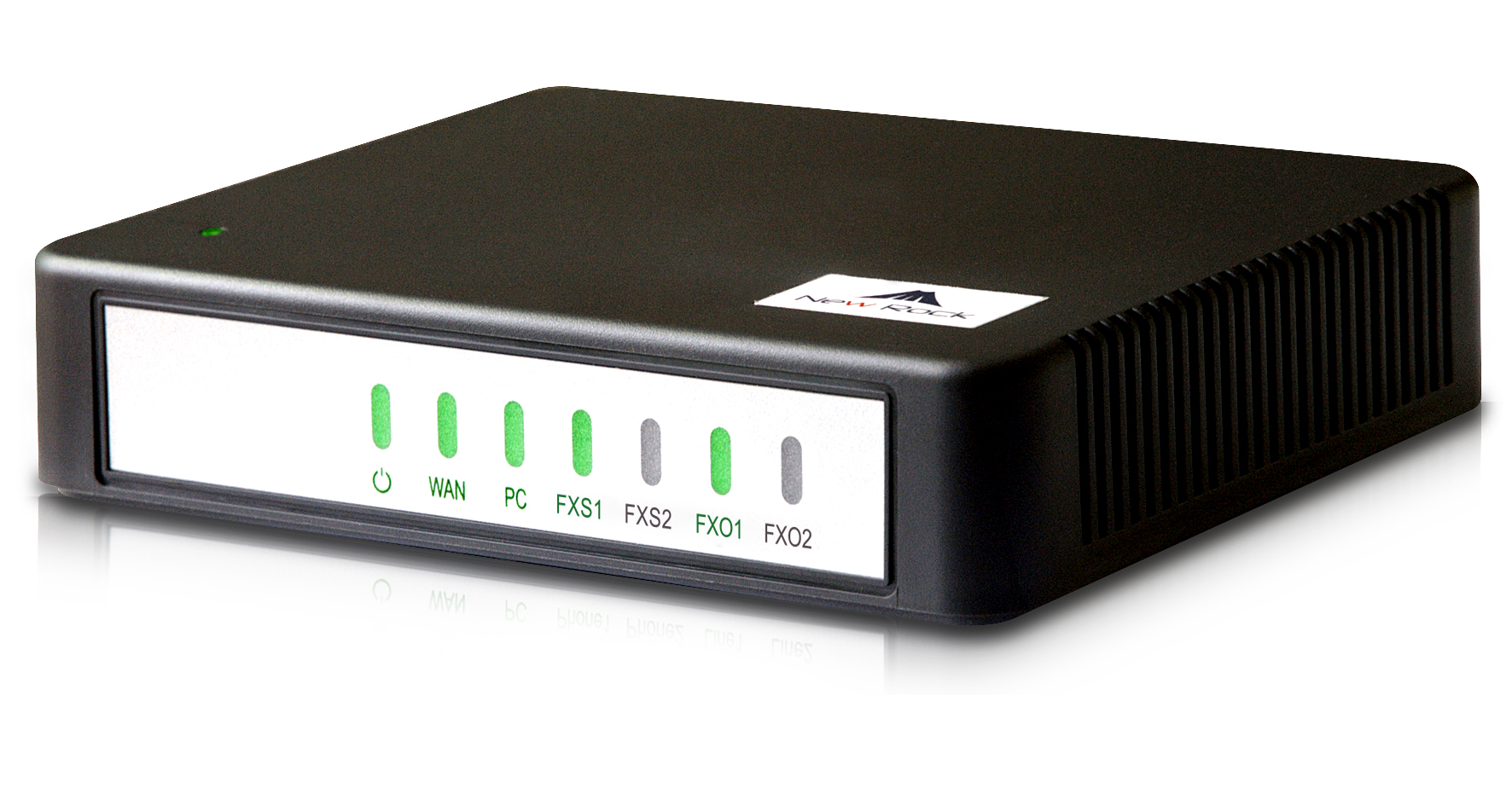

5. SIP语音网关
HX4G/MX8G桌面式语音网关是专为小型办公场所设计的IP语音接入设备，为电话运营商和企业融合通信部署提供可靠、低成本、灵活多样的接入手段。
HX4G/MX8G配有多种接口，可连接普通话机、电脑、传真机、宽带网络和电话外线，实现跨接传统电话网（PSTN）、IP语音网以及传统电话终端。
产品特点
l 支持SIP协议和MGCP协议
l 500条路由和号码转换规则
l T.38传真，语音/传真自动切换
l 断电/断网逃生
l TLS/SRTP
l 内置VPN客户端
l 配置和升级包自动下载
l 支持通过迅时云服务进行远程管理、监控和运维
l 支持迅时网管系统和第三方网管系统（TR-069、SNMP）
l 兼容思科CallManager/CUCM、Broadsoft、微软Skype for Business （原Lync）、华为IMS、VoS、FreeSWITCH和Asterisk/Elastix等业务平台
l 提供一级防雷保护
功能列表:
协议：
呼叫控制: SIP/UDP和SIP/TCP（RFC3261）、IMS平台（3GPP）、MGCP（RFC3435）
网络: SSH、HTTP、HTTPS、DHCP客户端、PPPoE客户端、Radius、DNS、STUN
媒体
来电显示: 多种来电显示标准：Bellcore/Telcordia、ETSI、BT、DTMF
语音编解码: G.711(a/u)、G.729A
DTMF: 带内语音透传、RFC2833、SIP-INFO
拍叉上报: 本地处理、RFC2833、SIP-INFO
传真: G.711透传传真，T.38传真，兼容G3类传真机，速率 v 33.6kbps（透传/T.38 V3）, 支持Smart FoIP®
拆线方式: 忙音检测、反极性检测、断电拆线
QoS: DiffServ、TOS、802.1P/Q VLAN
音质提升技术: 回音消除(G.168-2004)、抖动缓冲
语音：
呼叫转接: 盲转、咨询转
呼叫转移: 无条件转移、无应答转移、遇忙转移
录音存储: 远程录音
其它: 可编程路由、号码位图、三方通话、缩位拨号、免打扰、同振 、彩铃、寻线组、区别振铃等
安全：
协议: HTTPS、SSH、TLS、SRTP
加密: SIP信令加密、配置文件加密导入/导出、密码/PIN码加密
防恶意入侵: 恶意IP锁定、访问白名单、防火墙（动态防御、静态防御、 禁Ping）、SIP授信地址、告警和通知*
VLAN: DHCP自动发现、手动配置
VPN客户端: L2TP、OpenVPN
可靠性:
容灾机制: 主备切换、多机热备、负载均衡
逃生: 断网逃生、断电逃生
远程管理
网管平台: 迅时网管系统、TR-069平台（含TR-069、TR-104、TR-106）、SNMP
云端集中式服务: 迅时云服务系统
自动管理: TFTP、FTP、HTTP或HTTPS方式下载文件；通过DHCP option 66或重定向获取ACS地址
系统维护与管理
日志: 8级日志管理、Syslog
数据抓录: 端口语音抓录、数据包抓录
状态与统计: 呼叫状态与统计、系统状态监控与统计
版本升级: 通过设备WGb界面、配置远程自动管理系统
配套软件工具
FindGr设备IP地址查找工具: 用于在局域网内查找设备IP地址
风声语音文件转换工具: 用于转换欢迎词语音文件，并上传至设备
全录录音代理软件: Windows版录音管理软件，提供通话录音生成、查询、试听、统计等功能
